Rezystancja izolacji to kluczowy parametr, który określa opór elektryczny materiałów używanych w instalacjach elektrycznych. Jej wartość ma bezpośredni wpływ na bezpieczeństwo użytkowników oraz urządzeń, chroniąc je przed porażeniem prądem i zwarciami. W miarę upływu czasu, wartość rezystancji może się zmieniać, co jest spowodowane starzeniem się izolacji, uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych, takich jak wilgoć i temperatura.
W Polsce obowiązują określone normy dotyczące minimalnych wartości rezystancji izolacji dla różnych typów obwodów. Prawidłowe pomiary tej wartości są niezbędne, aby zapewnić bezpieczeństwo oraz zgodność z przepisami. W artykule omówimy, jakie są te normy, jak przeprowadzać pomiary oraz jakie są konsekwencje niewłaściwej rezystancji izolacji. Kluczowe wnioski:- Rezystancja izolacji chroni przed porażeniem prądem i zwarciami.
- Minimalne wartości rezystancji izolacji w Polsce wynoszą 0,5 MΩ dla obwodów SELV i PELV oraz 1 MΩ dla obwodów FELV.
- Pomiar rezystancji izolacji powinien być przeprowadzany co najmniej co 5 lat oraz po każdej modyfikacji instalacji.
- Wartość rezystancji izolacji może być wpływana przez czynniki takie jak wilgotność, temperatura i długość kabla.
- Dokładne pomiary wymagają użycia odpowiednich narzędzi zgodnych z normami PN-EN 61557-10:2013-11.
Definicja rezystancji izolacji i jej znaczenie dla bezpieczeństwa elektrycznego
Rezystancja izolacji to kluczowy parametr, który określa opór elektryczny materiału izolacyjnego. Pomaga ocenić stan izolacji przewodów w instalacjach elektrycznych, co jest niezbędne dla zapewnienia bezpieczeństwa użytkowników oraz ochrony urządzeń przed porażeniem prądem i zwarciami. Wartość ta jest zmienna i może się zmieniać w czasie, co może prowadzić do poważnych zagrożeń.
Znajomość rezystancji izolacji jest istotna, ponieważ niska wartość może wskazywać na uszkodzenia izolacji, co zwiększa ryzyko awarii elektrycznych. Regularne monitorowanie tego parametru pozwala na wczesne wykrywanie problemów i zapobieganie niebezpiecznym sytuacjom. Właściwa izolacja jest kluczowa dla bezpieczeństwa zarówno w domach, jak i w obiektach przemysłowych.
Jak rezystancja izolacji wpływa na bezpieczeństwo użytkowników?
Rezystancja izolacji ma bezpośredni wpływ na bezpieczeństwo użytkowników systemów elektrycznych. Gdy wartość rezystancji jest zbyt niska, istnieje ryzyko porażenia prądem, które może prowadzić do poważnych obrażeń lub nawet śmierci. Niewłaściwa izolacja może także powodować zwarcia, które zagrażają nie tylko ludziom, ale również mieniu, prowadząc do pożarów czy uszkodzenia sprzętu elektrycznego.
- Wysoka rezystancja izolacji zapewnia bezpieczeństwo użytkowników i urządzeń.
- Wartości poniżej norm mogą prowadzić do niebezpiecznych sytuacji, takich jak porażenie prądem.
- Regularne pomiary rezystancji izolacji są kluczowe dla zapobiegania awariom.
Kluczowe parametry rezystancji izolacji w instalacjach elektrycznych
Wartość rezystancji izolacji jest kluczowym wskaźnikiem stanu izolacji w instalacjach elektrycznych. Istnieje kilka istotnych parametrów, które wpływają na tę wartość. Po pierwsze, wilgotność otoczenia ma znaczący wpływ na właściwości materiałów izolacyjnych, ponieważ woda może prowadzić do obniżenia rezystancji. Po drugie, temperatura również odgrywa ważną rolę; wyższe temperatury mogą zmieniać właściwości materiałów izolacyjnych, co wpływa na ich wydajność.
Dodatkowo, starzenie się materiałów izolacyjnych oraz ich uszkodzenia mechaniczne mogą prowadzić do obniżenia rezystancji. Na przykład, kable, które są narażone na działanie substancji chemicznych, mogą stracić swoje właściwości izolacyjne. Ostatecznie, długość kabla oraz jakość jego powierzchni również mają wpływ na wartość rezystancji izolacji, co czyni regularne monitorowanie tych parametrów niezwykle istotnym dla bezpieczeństwa elektrycznego.
Normy i regulacje dotyczące rezystancji izolacji w Polsce
W Polsce istnieją określone normy dotyczące minimalnych wartości rezystancji izolacji, które muszą być przestrzegane w instalacjach elektrycznych. Zgodnie z przepisami, dla obwodów niskiego napięcia, minimalna wartość rezystancji izolacji wynosi 0,5 MΩ dla obwodów SELV i PELV przy napięciu pobierczym 250 V, oraz 1 MΩ dla obwodów FELV i innych obwodów o napięciu znamionowym do 500 V. Dla obwodów o napięciu powyżej 500 V również obowiązuje wartość 1 MΩ.
W przypadku kabli energetycznych o izolacji polwinitowej, normy wymagają, aby rezystancja izolacji wynosiła nie mniej niż 20 MΩ na każdy kilometr długości, przy pomiarze napięciem probierczym 2,5 kV. Te normy mają na celu zapewnienie bezpieczeństwa użytkowników oraz ochronę przed awariami elektrycznymi. Regularne sprawdzanie tych wartości jest kluczowe dla zachowania bezpieczeństwa w instalacjach elektrycznych.

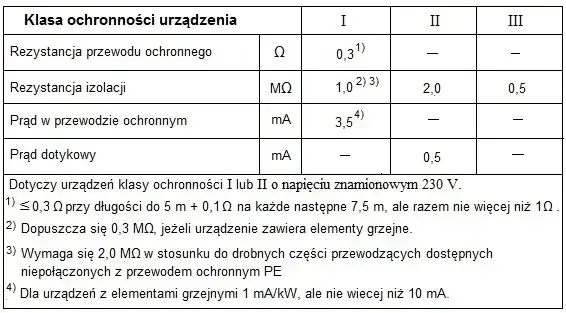

Obowiązujące wartości rezystancji izolacji w różnych obwodach
W Polsce istnieją ściśle określone minimalne wartości rezystancji izolacji dla różnych typów obwodów elektrycznych. Dla obwodów niskiego napięcia, takich jak SELV i PELV, minimalna wartość wynosi 0,5 MΩ przy napięciu pobierczym 250 V. W przypadku obwodów FELV oraz innych obwodów o napięciu znamionowym do 500 V, wymagane jest, aby rezystancja izolacji wynosiła 1 MΩ. Dla obwodów o napięciu powyżej 500 V, również obowiązuje ta sama minimalna wartość 1 MΩ.
Dla kabli energetycznych o izolacji polwinitowej, normy określają, że rezystancja izolacji powinna wynosić nie mniej niż 20 MΩ na każdy kilometr długości, przy pomiarze napięciem probierczym 2,5 kV. Te wartości są kluczowe dla zapewnienia bezpieczeństwa w instalacjach elektrycznych oraz ochrony przed ewentualnymi awariami.
| Typ obwodu | Minimalna rezystancja izolacji |
|---|---|
| SELV i PELV | 0,5 MΩ |
| FELV i inne do 500 V | 1 MΩ |
| Powyżej 500 V | 1 MΩ |
| Kable polwinitowe | 20 MΩ/km |
Przepisy prawne dotyczące pomiarów rezystancji izolacji
W Polsce regulacje prawne dotyczące pomiarów rezystancji izolacji są określone w przepisach dotyczących bezpieczeństwa elektrycznego. Wymagają one, aby pomiary były przeprowadzane regularnie, co najmniej co 5 lat, oraz po każdej modyfikacji instalacji elektrycznej. Przepisy te mają na celu zapewnienie, że instalacje elektryczne spełniają określone normy bezpieczeństwa i są w dobrym stanie technicznym, co jest kluczowe dla ochrony użytkowników przed zagrożeniami elektrycznymi.
Warto również zauważyć, że pomiary muszą być wykonywane przy użyciu sprzętu, który spełnia normy jakości. Dodatkowo, wyniki pomiarów powinny być dokumentowane, aby zapewnić pełną przejrzystość i zgodność z obowiązującymi przepisami. Przestrzeganie tych regulacji jest niezbędne dla utrzymania wysokiego poziomu bezpieczeństwa w instalacjach elektrycznych.
Metody pomiaru rezystancji izolacji oraz ich skuteczność

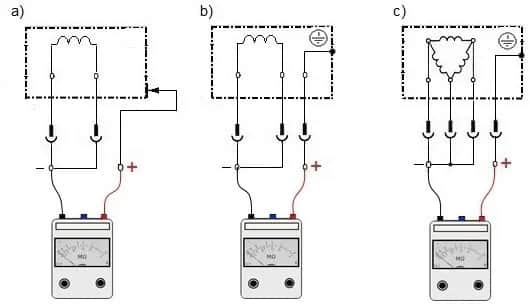

Istnieje kilka metod pomiaru rezystancji izolacji, które różnią się skutecznością oraz zastosowaniem. Najczęściej stosowaną metodą jest pomiar za pomocą miernika rezystancji izolacji, który generuje napięcie probiercze, pozwalając na ocenę oporu materiału izolacyjnego. Wartości uzyskane w ten sposób są kluczowe dla oceny stanu izolacji w instalacjach elektrycznych. Inne metody, takie jak pomiar z użyciem multimetru, mogą być mniej dokładne, ale są bardziej dostępne dla użytkowników.
W przypadku bardziej zaawansowanych technik, takich jak pomiar metodą DC, uzyskuje się bardzo precyzyjne wyniki, co jest istotne w kontekście bezpieczeństwa. Metoda ta jest szczególnie przydatna w obiektach, gdzie izolacja może być narażona na działanie czynników zewnętrznych, takich jak wilgoć czy zmiany temperatury. Warto również zaznaczyć, że skuteczność pomiarów zależy od odpowiedniego przygotowania sprzętu oraz warunków, w jakich są one przeprowadzane.
Jak prawidłowo wykonać pomiar rezystancji izolacji?

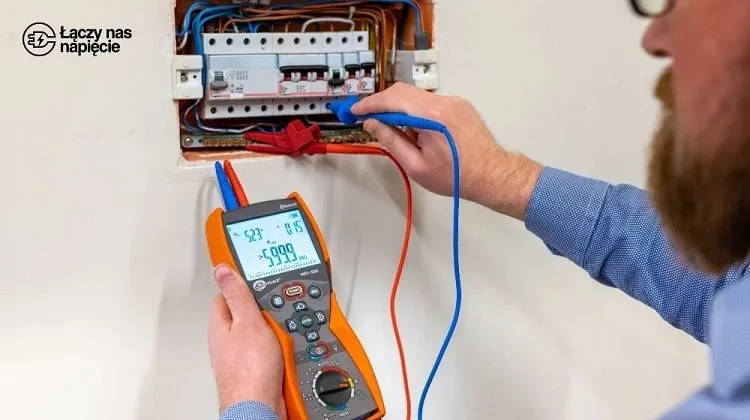

Aby prawidłowo wykonać pomiar rezystancji izolacji, należy najpierw przygotować odpowiedni sprzęt, jak miernik rezystancji izolacji. Należy upewnić się, że urządzenie jest skalibrowane i sprawne. Następnie, przed przystąpieniem do pomiaru, należy odłączyć zasilanie w instalacji oraz upewnić się, że nie ma żadnych obciążeń podłączonych do obwodu. Po ustawieniu miernika na odpowiednią wartość napięcia probierczego, można przystąpić do pomiaru, a uzyskane wyniki należy dokładnie zanotować.Czynniki wpływające na wyniki pomiarów rezystancji izolacji
Wyniki pomiarów rezystancji izolacji mogą być znacząco wpływane przez różne czynniki zewnętrzne. Jednym z kluczowych elementów jest wilgotność, która może prowadzić do obniżenia rezystancji, ponieważ woda działa jako przewodnik elektryczny. Innym czynnikiem jest temperatura; wyższe temperatury mogą zmieniać właściwości materiałów izolacyjnych, co wpływa na ich wydajność. Dodatkowo, długość kabla oraz jego stan techniczny, w tym ewentualne uszkodzenia mechaniczne, także mają duży wpływ na wyniki pomiarów.
Nie można zapominać o czystości powierzchni izolacji. Zanieczyszczenia mogą prowadzić do fałszywych odczytów, dlatego ważne jest, aby przed pomiarem upewnić się, że powierzchnie są odpowiednio przygotowane. Właściwe warunki przeprowadzania pomiarów, takie jak unikanie ekstremalnych warunków atmosferycznych, są kluczowe dla uzyskania dokładnych i wiarygodnych wyników.
Przykłady zastosowań rezystancji izolacji w praktyce
W praktyce, rezystancja izolacji odgrywa kluczową rolę w zapewnieniu bezpieczeństwa w różnych instalacjach elektrycznych. Na przykład, w budynkach mieszkalnych regularne pomiary rezystancji izolacji są niezbędne do zapobiegania porażeniom prądem. W przypadku starych instalacji, niska rezystancja może wskazywać na degradację materiałów izolacyjnych, co zwiększa ryzyko awarii. Przykładem może być budynek, w którym nieprzeprowadzenie pomiarów doprowadziło do zwarcia, a w konsekwencji do pożaru.Innym zastosowaniem jest przemysł, gdzie izolacja kabli w maszynach i urządzeniach musi być regularnie kontrolowana. Niewłaściwa rezystancja izolacji w takich przypadkach może prowadzić do poważnych awarii sprzętu, a co za tym idzie, do przestojów w produkcji. Przykład z zakładu produkcyjnego, gdzie pomiary wykazały niską rezystancję, umożliwił wczesną interwencję i wymianę uszkodzonych kabli, co uratowało firmę przed dużymi stratami finansowymi.
Nowe technologie w monitorowaniu rezystancji izolacji
W miarę rozwoju technologii, monitorowanie rezystancji izolacji staje się coraz bardziej zaawansowane i zautomatyzowane. Nowoczesne systemy monitorowania, takie jak inteligentne czujniki i systemy IoT (Internet of Things), umożliwiają ciągłe śledzenie wartości rezystancji w czasie rzeczywistym. Dzięki tym technologiom, inżynierowie mogą szybko identyfikować potencjalne problemy z izolacją, co pozwala na szybszą reakcję i minimalizację ryzyka awarii. Przykładem może być zastosowanie czujników zdalnych, które automatycznie wysyłają powiadomienia o niskiej rezystancji do systemów zarządzania budynkiem.
W przyszłości, zintegrowane systemy analityczne mogą wykorzystać dane z pomiarów rezystancji do przewidywania awarii, co pozwoli na jeszcze bardziej efektywne zarządzanie infrastrukturą elektryczną. Analiza danych z takich systemów może pomóc w optymalizacji konserwacji, a także w planowaniu modernizacji instalacji, co z kolei przyczyni się do zwiększenia bezpieczeństwa i efektywności energetycznej. Warto zainwestować w te nowoczesne rozwiązania, aby nie tylko spełniać normy, ale również wyprzedzać potencjalne zagrożenia w instalacjach elektrycznych.
