W artykule omówimy minimalne wartości rezystancji izolacji dla różnych typów instalacji, w tym obwodów niskiego napięcia oraz instalacji kablowych. Wskazówki dotyczące norm, takich jak PN-HD 60364-6, pomogą zrozumieć, jakie są wymagania dla silników elektrycznych oraz jak czynniki środowiskowe, takie jak wilgotność i temperatura, wpływają na te wartości. Regularne pomiary rezystancji izolacji są kluczowe dla utrzymania bezpieczeństwa w instalacjach elektrycznych.
Najistotniejsze informacje:- Minimalna rezystancja izolacji dla obwodów niskiego napięcia wynosi 0,5 MΩ dla napięcia 250 V.
- Dla kabli o izolacji gumowej minimalna rezystancja powinna wynosić 75 MΩ.
- Norma PN-HD 60364-6 określa wymagania dotyczące rezystancji izolacji w różnych instalacjach.
- W przypadku silników elektrycznych, rezystancja izolacji nie powinna być mniejsza niż 5 MΩ.
- Wilgotność i temperatura mają znaczący wpływ na wartość rezystancji izolacji.
- Regularne pomiary rezystancji izolacji są niezbędne dla zapewnienia bezpieczeństwa instalacji elektrycznych.

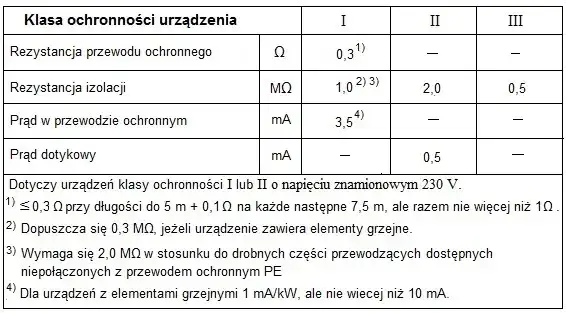

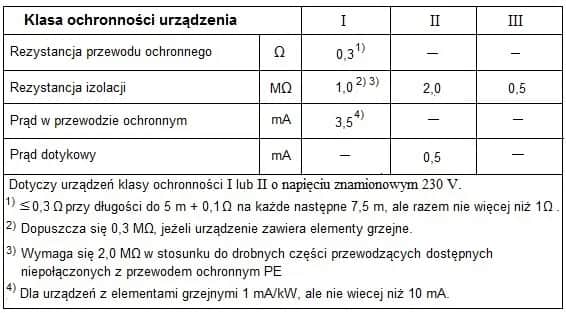

Jakie wartości rezystancji izolacji zapewniają bezpieczeństwo?
Wartość rezystancji izolacji jest kluczowym elementem bezpieczeństwa w instalacjach elektrycznych. Odpowiednia rezystancja chroni przed porażeniem prądem i zapewnia prawidłowe funkcjonowanie urządzeń. W przypadku obwodów niskiego napięcia, wartości te są szczególnie istotne, ponieważ niewłaściwe parametry mogą prowadzić do poważnych awarii lub zagrożeń dla użytkowników.Minimalne wartości rezystancji izolacji są określone przez normy, które wskazują, jakie wartości są wymagane dla różnych typów instalacji. Dla obwodów niskiego napięcia, takich jak SELV i PELV, wartości te są kluczowe dla zapewnienia bezpieczeństwa. W dalszej części artykułu przedstawimy szczegółowe dane dotyczące minimalnych wartości rezystancji izolacji dla różnych zastosowań.
Minimalne wartości rezystancji izolacji dla obwodów niskiego napięcia
Dla obwodów niskiego napięcia, takich jak systemy SELV i PELV, minimalna rezystancja izolacji wynosi 0,5 MΩ dla napięcia 250 V oraz 1 MΩ dla napięcia 500 V. Te wartości są niezbędne, aby zapewnić odpowiedni poziom bezpieczeństwa i zminimalizować ryzyko porażenia prądem. W przypadku instalacji o napięciu powyżej 500 V, również wymagana jest rezystancja na poziomie 1 MΩ przy napięciu probierczym 1000 V.
- Obwody o napięciu 250 V wymagają minimalnej rezystancji 0,5 MΩ.
- Obwody o napięciu 500 V powinny mieć rezystancję na poziomie 1 MΩ.
- Instalacje powyżej 500 V również wymagają 1 MΩ przy napięciu probierczym 1000 V.
| Typ obwodu | Minimalna rezystancja izolacji |
| Obwody 250 V | 0,5 MΩ |
| Obwody 500 V | 1 MΩ |
| Obwody powyżej 500 V | 1 MΩ (przy 1000 V) |
Wymagania dla instalacji kablowych i ich rezystancja
W przypadku instalacji kablowych, minimalna rezystancja izolacji jest kluczowa dla zapewnienia bezpieczeństwa oraz właściwego działania systemów elektrycznych. Dla linii o napięciu znamionowym do 1 kV i długości do 1 km, wymagane wartości wynoszą 75 MΩ dla kabli o izolacji gumowej, 20 MΩ dla kabli o izolacji papierowej lub polwinitowej oraz 100 MΩ dla kabli o izolacji polietylenowej. Te różnice w wymaganiach wynikają z właściwości materiałów izolacyjnych oraz ich zastosowania w różnych warunkach.
Właściwa rezystancja izolacji jest niezbędna, aby zapobiec awariom i zagrożeniom, takim jak porażenie prądem. Kable muszą być regularnie sprawdzane pod kątem ich rezystancji, aby upewnić się, że spełniają wymagania norm. Poniższa tabela przedstawia minimalne wartości rezystancji izolacji dla różnych typów kabli.
| Typ kabla | Minimalna rezystancja izolacji |
| Kable o izolacji gumowej | 75 MΩ |
| Kable o izolacji papierowej lub polwinitowej | 20 MΩ |
| Kable o izolacji polietylenowej | 100 MΩ |
Normy PN-HD 60364-6 dotyczące rezystancji izolacji
Norma PN-HD 60364-6 jest kluczowym dokumentem regulującym wymagania dotyczące rezystancji izolacji w instalacjach elektrycznych. Określa minimalne wartości rezystancji izolacji, które muszą być spełnione, aby zapewnić bezpieczeństwo użytkowników oraz właściwe funkcjonowanie systemów elektrycznych. Zgodnie z tą normą, dla obwodów niskiego napięcia, minimalne wartości wynoszą 0,5 MΩ dla napięcia 250 V oraz 1 MΩ dla napięcia 500 V. Norma ta podkreśla również znaczenie regularnych pomiarów, aby monitorować stan izolacji i zapobiegać jej degradacji.
Wartości te są szczególnie istotne w kontekście ochrony przed porażeniem prądem oraz awariami systemów. PN-HD 60364-6 zaleca, aby wszystkie instalacje były projektowane i wykonywane zgodnie z tymi wymaganiami, co ma na celu zwiększenie bezpieczeństwa oraz efektywności energetycznej. Ponadto, norma ta zachęca do stosowania odpowiednich technik pomiarowych, aby uzyskać wiarygodne wyniki, co jest kluczowe dla oceny stanu izolacji w różnych warunkach eksploatacyjnych.
Różnice w wymaganiach dla silników elektrycznych
W przypadku silników elektrycznych, wymagania dotyczące rezystancji izolacji są bardziej rygorystyczne niż w standardowych instalacjach. Dla silników o napięciu znamionowym do 1 kV, rezystancja izolacji uzwojeń stojana nie powinna być mniejsza niż 5 MΩ w przypadku pomiarów odbiorczych. Dodatkowo, podczas pomiarów okresowych, wymagana jest rezystancja na poziomie 1000 Ω na każdy 1 V napięcia znamionowego. Takie podejście ma na celu zapewnienie, że silniki działają w bezpieczny sposób, minimalizując ryzyko awarii i zagrożeń dla użytkowników.
Warto również zauważyć, że w przypadku silników o napięciu znamionowym do 1 kV, rezystancja izolacji przy temperaturze 75°C powinna być liczbowo nie mniejsza niż wartość napięcia znamionowego wyrażona w woltach. Te specyfikacje są kluczowe dla zapewnienia, że silniki elektryczne są odpowiednio zabezpieczone przed wpływem warunków zewnętrznych oraz procesów degradacji, co przyczynia się do ich dłuższej żywotności i efektywności.
Jakie czynniki wpływają na wartość rezystancji izolacji?
Wartość rezystancji izolacji jest znacznie uzależniona od różnych czynników środowiskowych oraz operacyjnych. Do najważniejszych czynników środowiskowych należy wilgotność oraz temperatura. Wysoka wilgotność może prowadzić do obniżenia rezystancji izolacji, co zwiększa ryzyko porażenia prądem. Z kolei temperatura wpływa na właściwości materiałów izolacyjnych; w wyższych temperaturach izolacja może tracić swoje właściwości, co również wpływa na jej rezystancję. Dlatego ważne jest, aby regularnie monitorować te parametry, aby zapewnić bezpieczeństwo instalacji elektrycznych.
W odniesieniu do warunków operacyjnych, czynniki takie jak obciążenie elektryczne oraz czas pracy urządzeń wpływają na stan izolacji. Długotrwałe użytkowanie urządzeń pod dużym obciążeniem może prowadzić do degradacji materiałów izolacyjnych. Przykładowo, silniki elektryczne pracujące w trudnych warunkach mogą wymagać częstszych pomiarów rezystancji, aby upewnić się, że ich izolacja pozostaje na odpowiednim poziomie. Właściwe zarządzanie warunkami pracy i regularne kontrole są kluczowe dla utrzymania odpowiedniej wartości rezystancji izolacji.
Wpływ wilgotności i temperatury na rezystancję izolacji
Wilgotność i temperatura mają znaczący wpływ na rezystancję izolacji. Wysoka wilgotność może powodować, że materiały izolacyjne stają się przewodzące, co skutkuje obniżeniem wartości rezystancji. Na przykład, w warunkach dużej wilgotności, rezystancja izolacji może spaść poniżej minimalnych wymagań, co stwarza ryzyko awarii. Z kolei wzrost temperatury może prowadzić do degradacji materiału izolacyjnego, co również wpływa na jego zdolność do utrzymania odpowiedniej rezystancji. Warto regularnie kontrolować te czynniki, aby uniknąć problemów z izolacją.
Jak regularne pomiary wpływają na bezpieczeństwo instalacji

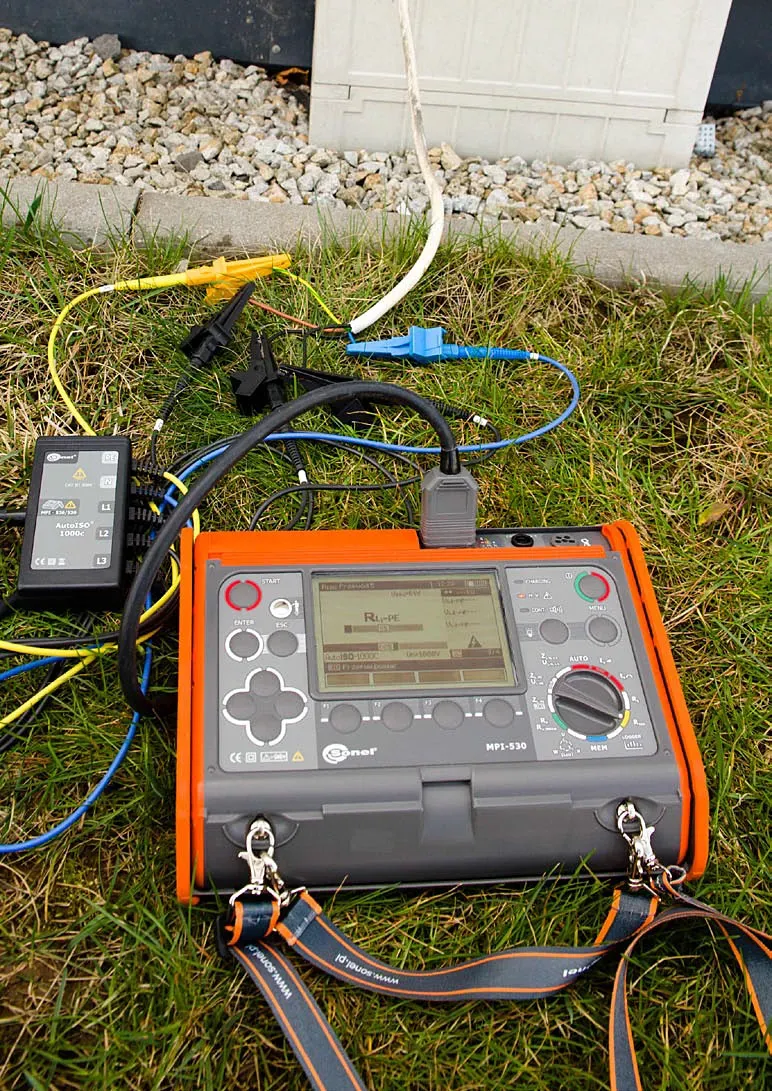

Regularne pomiary rezystancji izolacji są kluczowe dla zapewnienia bezpieczeństwa w instalacjach elektrycznych. Dzięki nim można szybko zidentyfikować potencjalne problemy, takie jak degradacja izolacji, która może prowadzić do porażenia prądem lub pożaru. Wykonywanie pomiarów w określonych odstępach czasu pozwala na monitorowanie stanu izolacji i podejmowanie działań naprawczych, zanim dojdzie do poważnych awarii. To nie tylko zwiększa bezpieczeństwo użytkowników, ale także wydłuża żywotność urządzeń elektrycznych.Wartości rezystancji izolacji mogą się zmieniać w czasie z powodu czynników środowiskowych, takich jak wilgotność czy temperatura. Dlatego regularne kontrole są niezbędne, aby upewnić się, że instalacje spełniają wymagane normy. Dzięki systematycznym pomiarom można również dostosować harmonogram konserwacji, co przyczynia się do optymalizacji kosztów eksploatacji i zwiększenia efektywności energetycznej systemów elektrycznych.
Jak nowoczesne technologie wspierają pomiary rezystancji izolacji
W dobie rosnącej automatyzacji i cyfryzacji, nowoczesne technologie odgrywają kluczową rolę w procesie pomiarów rezystancji izolacji. Wykorzystanie inteligentnych czujników oraz systemów monitorowania w czasie rzeczywistym pozwala na bieżące śledzenie stanu izolacji w instalacjach elektrycznych. Dzięki tym rozwiązaniom, inżynierowie i technicy mogą szybko reagować na zmiany, co znacząco zwiększa bezpieczeństwo i efektywność operacyjną.
Przyszłość pomiarów rezystancji izolacji może również obejmować rozwój technologii IoT (Internet of Things), które umożliwiają zdalne monitorowanie i automatyczne raportowanie wyników pomiarów. Takie podejście nie tylko ułatwia zarządzanie instalacjami, ale także pozwala na przewidywanie potencjalnych awarii na podstawie analizy danych historycznych. W dłuższej perspektywie, integracja tych technologii z systemami zarządzania budynkami może przynieść znaczne oszczędności oraz poprawić komfort użytkowników.
